Đo vẽ thành lập bản đồ là gì? Ứng dụng đo vẽ bản đồ trong thực tế

Đo vẽ thành lập bản đồ là quá trình tổng hợp các công việc từ thu thập số liệu, xử lý và tính toán số liệu, đến việc thể hiện các thông tin đó bằng bản vẽ, bản đồ hoặc các sản phẩm mô hình hóa khác. Kết quả cuối cùng phản ánh chính xác thực trạng các yếu tố địa hình và địa vật trên bề mặt khu vực khảo sát. Nhiệm vụ chủ yếu của công tác đo vẽ là xác định vị trí tương đối của các đối tượng đo vẽ, cũng như hình dạng địa hình trên thực địa, làm cơ sở để xây dựng các loại bản đồ và mặt cắt phục vụ quản lý, quy hoạch và khai thác sử dụng đất đai.

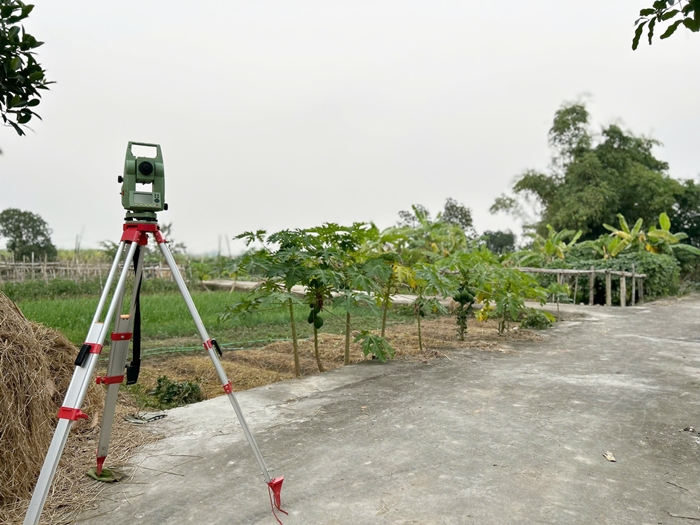

Sử dụng máy toàn đạc để đo vẽ bàn đồ

1. Công tác đo vẽ thành lập bản đồ thường bao gồm:

• Xây dựng lưới khống chế đo vẽ trong khu vực cần khảo sát.
• Đo chi tiết địa hình và địa vật.
• Tính toán, xử lý số liệu các yếu tố đo đạc (bao gồm tọa độ, độ cao các điểm đo).
• Biên tập và chuyển kết quả đo đạc, tính toán thành các sản phẩm như bình đồ, bản đồ, mặt cắt và các tài liệu liên quan.

Toàn bộ quá trình trên được triển khai theo hai hình thức chủ yếu: thực hiện trực tiếp ngoài thực địa (công tác ngoại nghiệp) và xử lý, biên tập trong phòng (công tác nội nghiệp).

Tùy theo phương pháp đo đạc được áp dụng trong giai đoạn thu thập số liệu ngoài thực địa, công tác đo vẽ bản đồ có thể chia thành các phương pháp khác nhau, phổ biến là đo vẽ bằng phương pháp toàn đạc và đo vẽ bằng phương pháp ảnh.

Với phương pháp đo vẽ bằng toàn đạc, người đo sử dụng máy toàn đạc điện tử để xác định phương vị, khoảng cách và độ cao của các điểm chi tiết. Số liệu thu được được xử lý, tính toán và lưu trữ, từ đó thành lập bản đồ. Phương pháp này cho độ chính xác cao, thường áp dụng cho các khu vực có yêu cầu kỹ thuật khắt khe.

Trong khi đó, phương pháp đo vẽ bằng ảnh sử dụng máy ảnh hoặc thiết bị bay không người lái (UAV) để chụp ảnh khu đo. Trên cơ sở các ảnh thu được, công tác tính toán, xử lý ảnh được thực hiện trong phòng để xây dựng bản đồ địa hình. Phương pháp này có ưu điểm là nhanh, phù hợp với khu vực rộng và địa hình phức tạp.

Ngoài ra, đối với những khu vực đã có bản đồ cơ sở, việc thành lập bản đồ mới có thể thực hiện bằng phương pháp biên tập, chỉnh lý bản đồ kết hợp với công nghệ tin học và hệ thống thông tin địa lý (GIS). Phương pháp này còn được gọi là số hóa bản đồ.

Trong thực tế hiện nay, công nghệ đo vẽ ngày càng hiện đại, với sự hỗ trợ mạnh mẽ của thiết bị điện tử và máy tính. Phương pháp toàn đạc điện tử và phương pháp đo ảnh số là hai phương pháp chủ đạo, được sử dụng rộng rãi trong công tác thành lập bản đồ hiện đại.

2. Ứng dụng của Đo vẽ thành lập bản đồ trong thực tế

Đo vẽ thành lập bản đồ là một khâu nền tảng, có ý nghĩa lâu dài và xuyên suốt trong nhiều lĩnh vực kinh tế – kỹ thuật và quản lý xã hội. Trong thực tiễn, bản đồ không chỉ là sản phẩm kỹ thuật mà còn là công cụ ra quyết định, thể hiện tầm nhìn và định hướng phát triển bền vững. Các ứng dụng chủ yếu gồm:

2.1. Quản lý đất đai và địa chính

• Đo vẽ thành lập bản đồ địa chính, bản đồ hiện trạng sử dụng đất.
• Phục vụ đăng ký đất đai, cấp Giấy chứng nhận quyền sử dụng đất.
• Làm cơ sở pháp lý để giải quyết tranh chấp, khiếu nại về ranh giới thửa đất.
• Theo dõi biến động đất đai theo thời gian, đảm bảo quản lý thống nhất và minh bạch.

Đây là ứng dụng cốt lõi, gắn chặt với công tác quản lý nhà nước và quyền lợi lâu dài của người sử dụng đất.

2.2. Đo vẽ bản đồ phục vụ Quy hoạch và phát triển đô thị – nông thôn

• Lập bản đồ quy hoạch xây dựng, quy hoạch sử dụng đất.
• Xác định vị trí, quy mô các công trình hạ tầng kỹ thuật và xã hội.
• Hỗ trợ định hướng phát triển không gian đô thị, khu dân cư, khu công nghiệp.
• Đánh giá khả năng khai thác quỹ đất theo từng giai đoạn.

Bản đồ tốt giúp quy hoạch đúng, tránh sai lầm tốn kém và chồng chéo về sau.

2.3. Thiết kế, thi công và quản lý công trình xây dựng

• Cung cấp số liệu địa hình phục vụ thiết kế kỹ thuật công trình.
• Bố trí tim tuyến, cao độ, mặt bằng thi công.
• Kiểm tra, nghiệm thu khối lượng và chất lượng công trình.
• Theo dõi biến dạng, lún, dịch chuyển trong quá trình sử dụng công trình.

Công tác đo vẽ trắc địa công trình có vai trò quan trọng đối với an toàn và tuổi thọ công trình.

2.4. Giao thông và hạ tầng kỹ thuật

• Đo vẽ thành lập bản đồ phục vụ thiết kế đường bộ, đường sắt, cầu cống.
• Quy hoạch hệ thống cấp thoát nước, điện, viễn thông.
• Quản lý hành lang an toàn giao thông và hạ tầng kỹ thuật ngầm.
• Hỗ trợ bảo trì, nâng cấp và mở rộng hệ thống hạ tầng.

2.5. Nông nghiệp, lâm nghiệp và quản lý tài nguyên

• Lập bản đồ địa hình, thổ nhưỡng phục vụ sản xuất nông – lâm nghiệp.
• Quy hoạch vùng trồng trọt, chăn nuôi, rừng sản xuất và rừng phòng hộ.
• Theo dõi biến động rừng, đất nông nghiệp và tài nguyên thiên nhiên.
• Hỗ trợ phòng chống thiên tai, xói mòn, sạt lở đất.

2.6. Tài nguyên – môi trường và phòng chống thiên tai

• Đo vẽ thành lập bản đồ địa chất, thủy văn, môi trường.
• Đánh giá nguy cơ ngập lụt, sạt lở, lũ quét.
• Phục vụ công tác bảo vệ môi trường và phát triển bền vững.
• Hỗ trợ xây dựng phương án ứng phó và cứu hộ khi xảy ra thiên tai.

2.7. Quốc phòng – an ninh

• Cung cấp bản đồ địa hình phục vụ công tác quân sự và an ninh.
• Hỗ trợ quản lý biên giới, lãnh thổ, khu vực trọng yếu.
• Phục vụ diễn tập, cứu hộ cứu nạn và đảm bảo an ninh trật tự.

2.8. Ứng dụng Đo vẽ bản đồ trong công nghệ số và hệ thống thông tin địa lý (GIS)

• Xây dựng cơ sở dữ liệu không gian phục vụ chuyển đổi số.
• Kết hợp với GIS, GPS, viễn thám trong quản lý và phân tích không gian.
• Phục vụ đô thị thông minh, quản lý tài sản, bất động sản.
• Cung cấp nền tảng cho các ứng dụng bản đồ số và định vị.

Đo vẽ thành lập bản đồ không chỉ phục vụ trước mắt mà còn mang giá trị lâu dài, tạo nền móng cho quản lý, quy hoạch và phát triển bền vững. Làm đúng công tác đo vẽ ngay từ đầu, dữ liệu chuẩn xác sẽ giúp tiết kiệm chi phí, hạn chế rủi ro và nâng cao hiệu quả trong mọi lĩnh vực ứng dụng.
